Hvad står SDR for i Pipe? En komplet guide

Hvad står SDR for?

SDR står for Standard dimensionsforhold , og det er en af de første specifikationer, en ingeniør tjekker, når han vælger plastrør til et projekt. Tallet fortæller dig, hvordan et rørs udvendige diameter forholder sig til dets godstykkelse, hvilket igen bestemmer, hvor meget tryk røret sikkert kan klare. Et rør mærket SDR 11 har for eksempel en udvendig diameter, der er elleve gange dens mindste vægtykkelse.

Udtrykket dukker konstant op på tværs af vand-, gas-, kloak- og industrirørspecifikationer, især for HDPE- og PVC-trykrør. Producenter, der producerer en komplet udvalg af HDPE-rørprodukter angiver typisk SDR sammen med rørdiameter og trykklasse, fordi de tre værdier tilsammen definerer, hvad røret er klassificeret til at gøre.

Hvordan SDR beregnes

Formlen bag SDR er ligetil:

SDR = Udvendig diameter ÷ Minimum vægtykkelse

Tag et rør med en udvendig diameter på 4,5 tommer og en minimumsvægtykkelse på 0,409 tommer. Divider den ene efter den anden, og resultatet er 11, så røret er klassificeret som SDR 11. Skift vægtykkelsen til 0,265 tommer på den samme diameter, og SDR stiger til 17. Intet ved den udvendige diameter ændrede sig - kun væggen gjorde det, og den enkelte variabel er, hvad SDR-tallet fanger.

Hvorfor SDR betyder noget for rørydelsen

SDR er ikke kun en dimensionel etiket – det er en direkte indikator for, hvor meget internt tryk et rør kan modstå. Forholdet løber i én klar retning: Et lavere SDR-tal betyder en tykkere væg i forhold til rørets diameter, og en tykkere væg håndterer højere tryk. Et højere SDR-tal betyder en tyndere væg, lavere trykkapacitet og typisk et lettere, billigere rør.

Dette er grunden til, at to rør med forskellige diametre, men samme SDR, har samme trykklassificering, så længe de er lavet af det samme materiale. Et 2-tommer SDR 11 HDPE-rør og et 12-tommer SDR 11 HDPE-rør er begge klassificeret til det samme arbejdstryk, fordi væg-til-diameter-forholdet forbliver konstant. Den sammenhæng er en del af det, der gør højdensitets polyethylenrør til vandfordeling let at specificere på tværs af et system med blandede rørstørrelser.

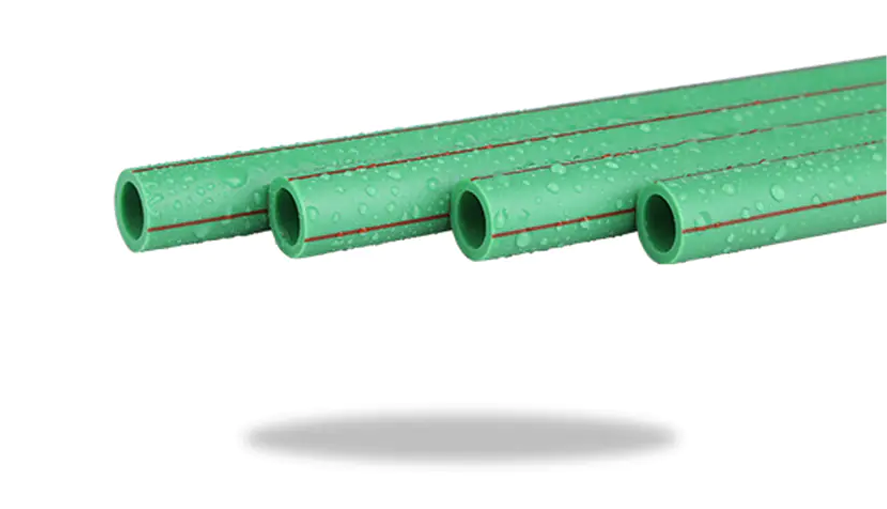

Vægtykkelse drevet af SDR påvirker også stivheden. Et rør med en lavere SDR modstår afbøjning under jordbelastning og trafikbelastning bedre end et tyndvægget rør med høj SDR, hvilket betyder noget for nedgravede installationer. Den samme logik gælder også for andre plastrørsystemer - de mekanisk styrke og trykmodstand af PPR-rør følger et sammenligneligt vægtykkelsesforhold.

SDR vs. DR: Hvad er forskellen

SDR og DR beregnes på samme måde og beskriver det samme fysiske forhold, men de er ikke helt udskiftelige udtryk. DR (Dimension Ratio) gælder for ethvert forhold mellem udvendig diameter og vægtykkelse. SDR refererer specifikt til forhold, der falder på en standardiseret nummerserie fastsat af ANSI: 9, 11, 13,5, 17, 21, 26 og 32,5. Hvert trin op ad den serie repræsenterer ca. 20 % reduktion i vægtykkelsen fra den før den.

Nogle rørstandarder bruger dimensionsforhold, der ikke lander på den serie. AWWA C900 PVC-rør produceres for eksempel i DR 14, DR 18 og DR 25 - værdier valgt til at ramme specifikke trykklasser i stedet for at følge ANSI-forløbet. Disse rør kaldes korrekt DR-rør, ikke SDR-rør, selvom den underliggende matematik er identisk. I dagligdags samtaler bruges de to udtryk løst, men skelnen betyder noget, når man skriver specifikationer eller sammenligner rør med forskellige plastmaterialer, måden HDPE-rør kan sammenlignes med PVC- og stålrør i styrke og smidighed.

Fælles SDR-værdier og deres anvendelser

Ikke alle SDR-værdier passer til ethvert job. Lavere tal går, hvor trykket er højest; højere tal går, hvor belastningen er lettere eller ikke-eksisterende.

SDR 11 er særligt udbredt, fordi den balancerer trykkapacitet med materialeomkostninger, og det er standardklassificeringen for meget naturgasdistributionsrør såvel som mange HDPE-rørprodukter udviklet til gasdistribution . Rør klassificeret SDR 26 eller 32,5, derimod, dukker op i tyngdekraftforsynet dræning, hvor det indre tryk er minimalt, og prioriteten er omkostningseffektivitet over sprængstyrke.

Sådan vælger du den rigtige SDR

Valg af SDR starter med det arbejdstryk, som røret skal håndtere, inklusive et eventuelt elevationshoved i systemet. Derfra skubber et par andre faktorer typisk valget mod et lavere eller højere tal.

• Overspændingstryk fra pumpecykling, ventillukning eller brug af hydrant, som midlertidigt kan overstige steady-state tryk
• Installationsmetode - retningsbestemt boring og rørsprængning påfører trækspænding, der ofte kræver en tykkere væg, end trykklassificeringen alene ville kræve
• Driftstemperatur, da trykværdierne for plastrør er baseret på en standard referencetemperatur og falder, når temperaturen stiger
• Ekstern belastning fra gravdybde, jordbundsforhold og trafik, hvilket påvirker hvor meget ringstivhed røret har brug for

Ifølge Plastic Pipe Institutes tekniske vejledning om HDPE dimensionsforhold , at matche SDR til både trykket og installationsforholdene - ikke kun trykket - er det, der holder et rørsystem i stand til at fungere i hele dets designlevetid. Ved at få SDR helt fremme undgår du kostbare uoverensstemmelser med fittings og fusionsudstyr, da samlinger, koblinger og svejseværktøjer alle er bygget op omkring et specifikt SDR-sortiment. For et bredere kig på, hvor disse vurderinger passer ind i det samlede rørvalg, se fordele og anvendelsesområder for højdensitets polyethylenrør .
